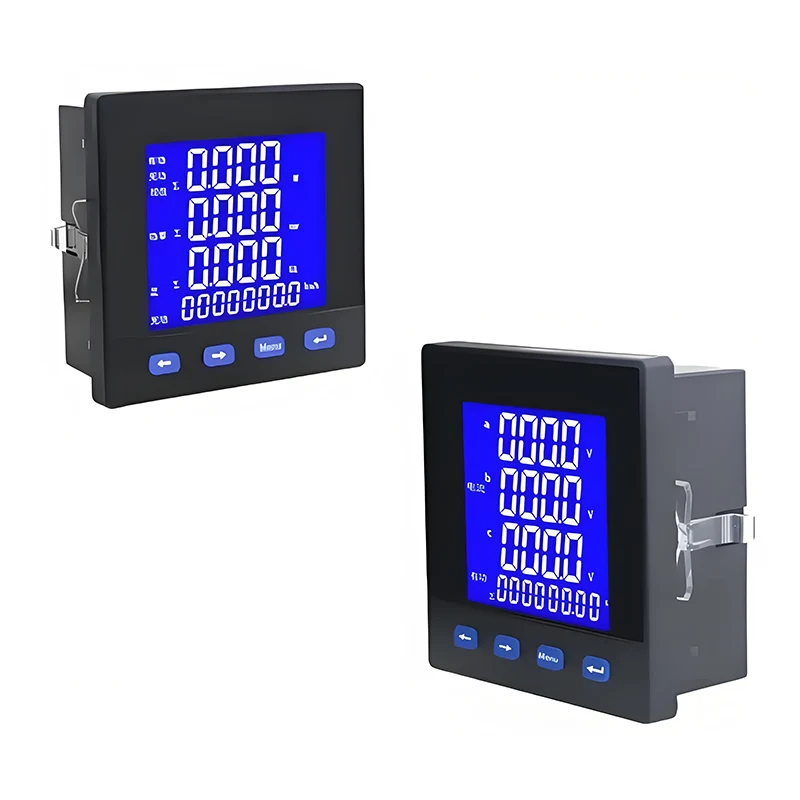

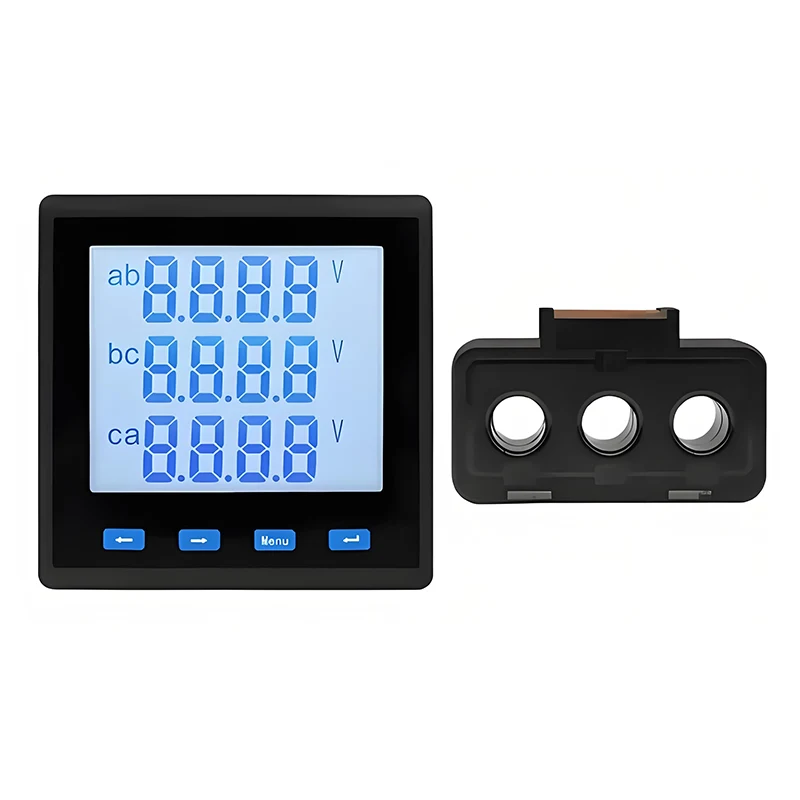

मल्टीफंक्शनल पॉवर मीटर

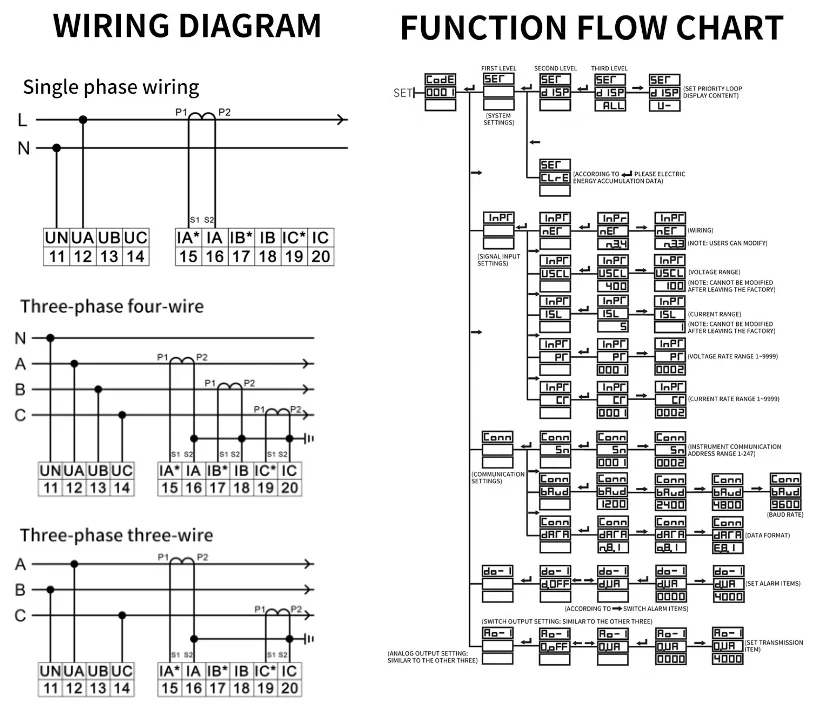

वायरिंग

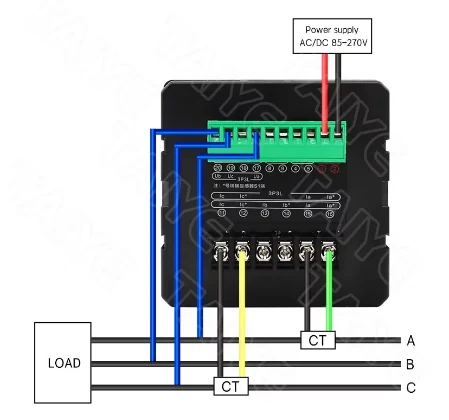

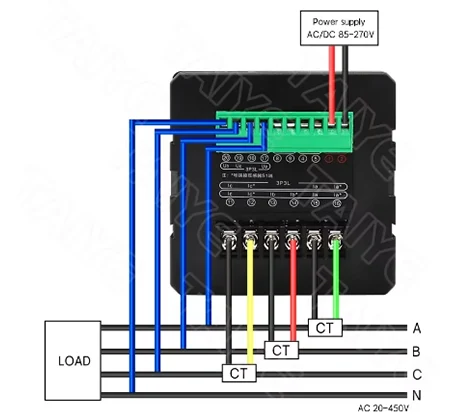

थ्री-फेज फोर-वायर वाई 34/तीन-फेज थ्री-वायर व्ही 33

श्रेणी

400 व्ही/100 व्ही

ओव्हरलोड:

सतत: 1.2 वेळा, त्वरित: 2 वेळा

वीज वापर:

<1va

श्रेणी:

 5 ए/1 ए

ओव्हरलोड:

सतत: 1.2 वेळा, त्वरित: 2 वेळा

वीज वापर:

<1va

वारंवारता:

 40 ~ 65Hz

वीजपुरवठा:

एसी 220 व्ही किंवा एसी/डीसी 80-270 व्ही

इलेक्ट्रिक एनर्जी पल्स:

निष्क्रीय ऑप्टोकॉप्लर कलेक्टर आउटपुट, निश्चित नाडी रुंदी 80 मीटर ± 20%

संप्रेषण:

आरएस 858585 संप्रेषण इंटरफेस, भौतिक कंपार्टमेंट. आंतरराष्ट्रीय मानक मोडबस-आरटीयू प्रोटोकॉलचे पालन करा. संप्रेषणाची गती 1200 ~ 9600 आहे. वैधता पद्धत एन 81, ई 81, ओ 81

एनालॉग आउटपुट:

0/4 ~ 20 एमए किंवा 0 ~ 5/30 व्हीडीसी ट्रान्समिशन आउटपुट, प्रोग्राम करण्यायोग्य सेटिंग ट्रान्समिशन आयटम आणि संबंधित मूल्ये

रिले आउटपुट:

प्रोग्राम करण्यायोग्य रिमोट कंट्रोल/अलार्म रिले आउटपुट. क्षमता 5 ए/250 व्हीएसी, 5 ए/250 व्हीडीसी. प्रोग्राम करण्यायोग्य अलार्म पॉवर, स्विच इनपुट, एनालॉग इनपुट किंवा रिमोट कंट्रोल मोड

टेलिमेट्री स्विच:

टेलिमेट्री स्विच इनपुट मापन, निष्क्रिय ड्राई कॉन्टॅक्ट इनपुट, प्रोग्राम करण्यायोग्य संबंधित अलार्म आउटपुट

मोजमाप पातळी:

पॉवर (0.5), वारंवारता (± 0.1 हर्ट्ज), सक्रिय ऊर्जा (0.5 एस), प्रतिक्रियाशील ऊर्जा (1), एनालॉग इनपुट (0.5)

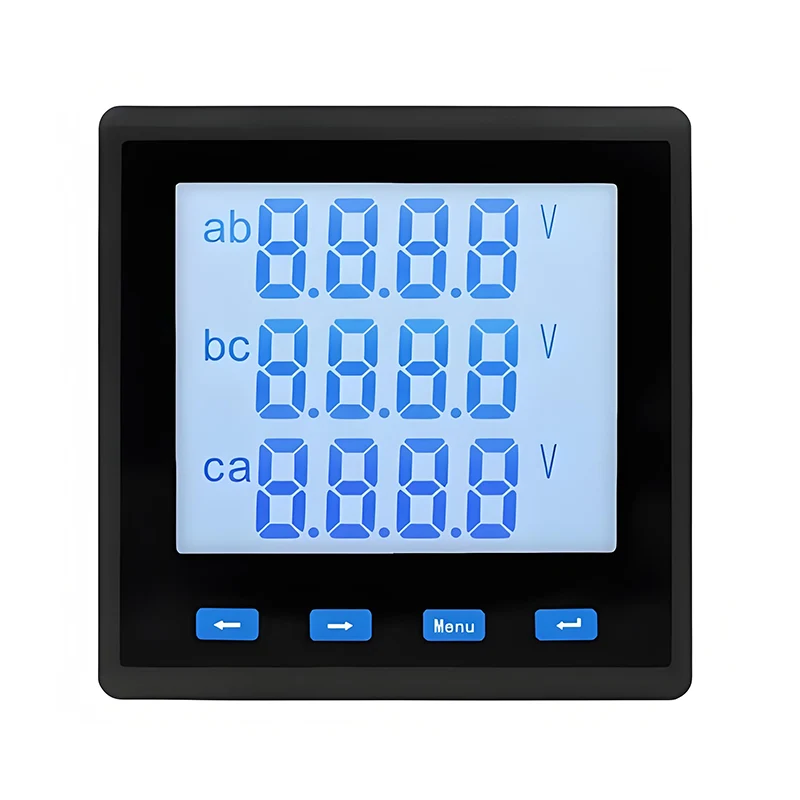

प्रदर्शन मोड:

एलसीडी

कार्यरत तापमान:

-10 ~ 50ºC
