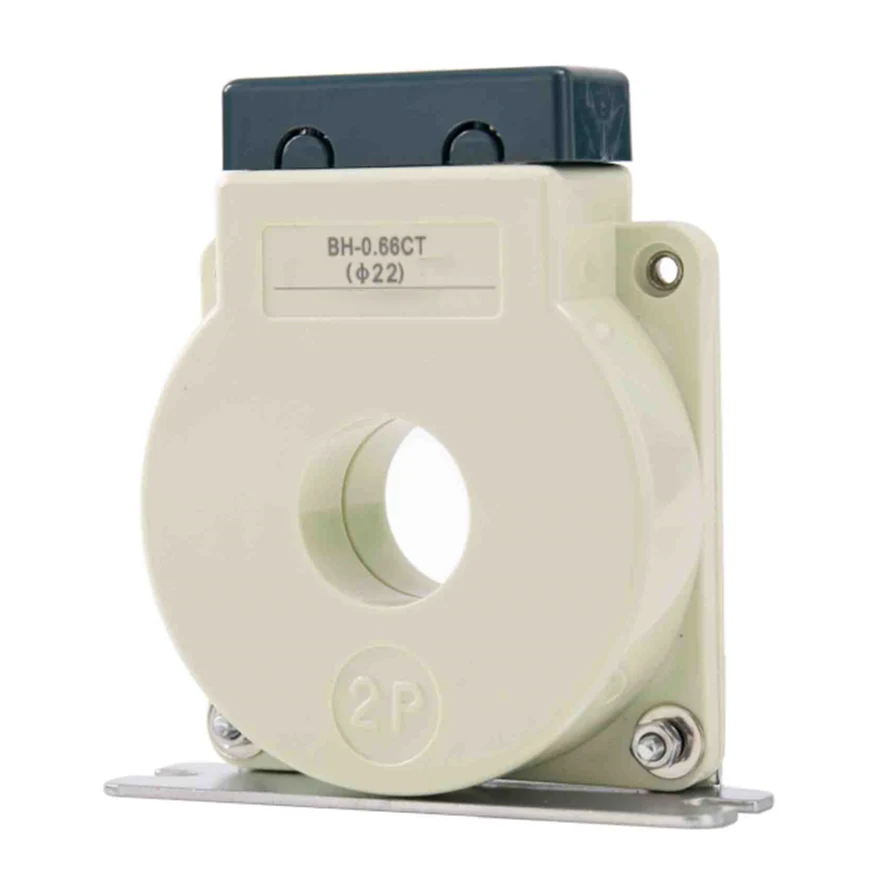

बीएच -0.66 मालिका v वर्तमान ट्रान्सफॉर्मर्स कमी-व्होल्टेज इलेक्ट्रिकल सिस्टममध्ये अचूक वर्तमान मोजमाप आणि देखरेखीसाठी डिझाइन केलेले आहेत. हे ट्रान्सफॉर्मर्स विश्वसनीय आणि अचूक कामगिरी सुनिश्चित करण्यासाठी ऊर्जा व्यवस्थापन, उर्जा वितरण आणि औद्योगिक अनुप्रयोगांमध्ये मोठ्या प्रमाणात वापरले जातात.
? उच्च अचूकता: बीएच -0.66 मालिका व्ही अपवादात्मक मोजमाप अचूकता प्रदान करते, सध्याच्या ट्रान्सफॉर्मर्ससाठी आंतरराष्ट्रीय मानकांची पूर्तता करते.
? कॉम्पॅक्ट डिझाइन: त्याचे कॉम्पॅक्ट आणि हलके वजन बांधकाम मर्यादित जागांमध्ये सहज स्थापना करण्यास अनुमती देते.
? विस्तृत वर्तमान श्रेणी: सध्याच्या मोजमापांच्या विस्तृत श्रेणीसाठी योग्य, ते विविध अनुप्रयोगांसाठी अष्टपैलू बनते.
? टिकाऊ बांधकाम: उच्च-गुणवत्तेच्या सामग्रीसह तयार केलेले, दीर्घकालीन विश्वसनीयता आणि पर्यावरणीय घटकांना प्रतिकार सुनिश्चित करते.
? सुरक्षा अनुपालन: गंभीर अनुप्रयोगांमध्ये मनाची शांती प्रदान करणारे, संबंधित सुरक्षा आणि कामगिरीच्या मानकांचे पालन करते.
• ऊर्जा व्यवस्थापन प्रणाली
• उर्जा वितरण नेटवर्क
• औद्योगिक ऑटोमेशन
• नूतनीकरणयोग्य ऊर्जा प्रणाली
तांत्रिक वैशिष्ट्ये:
• रेट केलेले व्होल्टेज: 0.66 केव्ही
• वारंवारता: 50/60 हर्ट्ज
• अचूकता वर्ग: 0.5, 1.0
• इन्सुलेशन लेव्हल: 3 केव्ही
• ऑपरेटिंग तापमान: -25 डिग्री सेल्सियस ते +70 डिग्री सेल्सियस

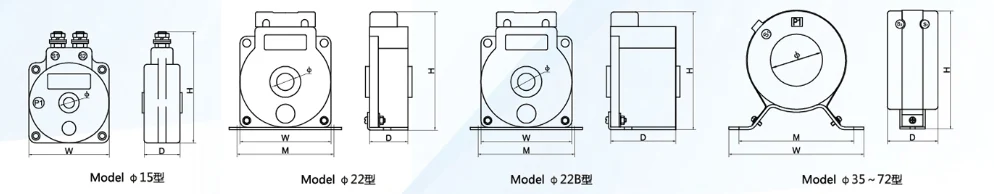

गोल विंडो, विंडो सिक्ससह φ15 ते 1330. फिट्ससिंगल आणि एकाधिक केबल्स.

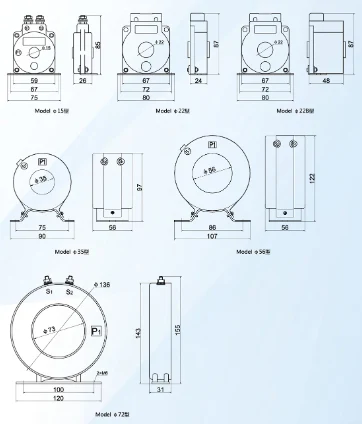

मॉडेल | बाह्यरेखा परिमाण (मिमी) | विंडो आयाम (मिमी) | इन्स्टोलेशनल आयाम (मिमी) | स्थापना पद्धत | ||
W | H | D | Φ | M | ||
Φ15 | 59 | 85 | 26 | 15 | I | |
Φ22 | 67 | 87 | 24 | 22 | 72 | H |
φ22 बी | 67 | 87 | 48 | 22 | 72 | H |
Φ 35 | 90 | 97 | 56 | 35 | 75 | H |
Φ56 | 107 | 122 | 56 | 56 | 86 | H |
Φ72 | 120 | 155 | 31 | 73 | 100 | H |
मॉडेल | Φ15 | Φ22 | φ22 बी | Φ35 | Φ56 | Φ72 | |
केबल व्यास | Φ15 | Φ22 | Φ22 | Φ35 | Φ56 | Φ73 | |
अचूकता वर्ग | 0.5 1 | 0.5 1 | 0.2 0.5 1 | 02 0.5 1 | 0.2 0.5 | 0.2 0.5 | |
प्राथमिक चालू/दुय्यम चालू (अ) |
रेट केलेले ओझे (व्हीए) | ||||||
50 | 5 | 2.5 | |||||
60 | 25 | ||||||
75 | 25 | 2.5 | 25 | ||||
100 | 25 | 25 | 2.5 5 | 25 | |||
150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
200 | 25 | 5 | 10 | 5 | |||
250 | 5 | 10 | 5 | 5 | |||
300 | 5 10 | 5 15 | 5 | 5 | |||
400 | 5 10 | 5 15 | 5 | 5 | |||
500 | 10 | 10 | 5 | ||||
600 | 10 | 10 | 5 | ||||
750 | 5 10 | 5 10 | |||||
1000 | 15 | 10 | |||||
1200 | 15 |
