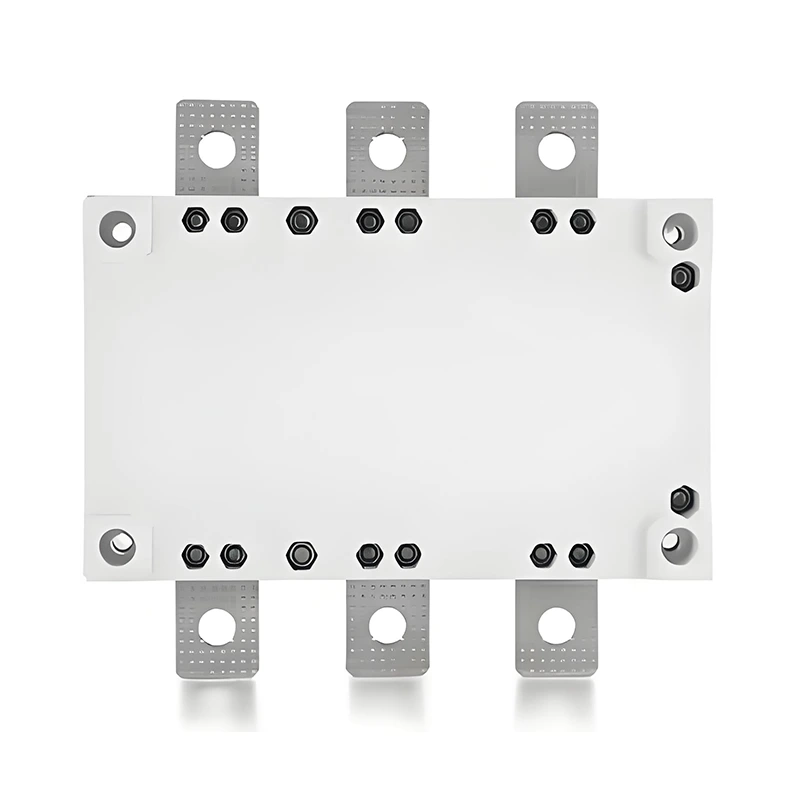

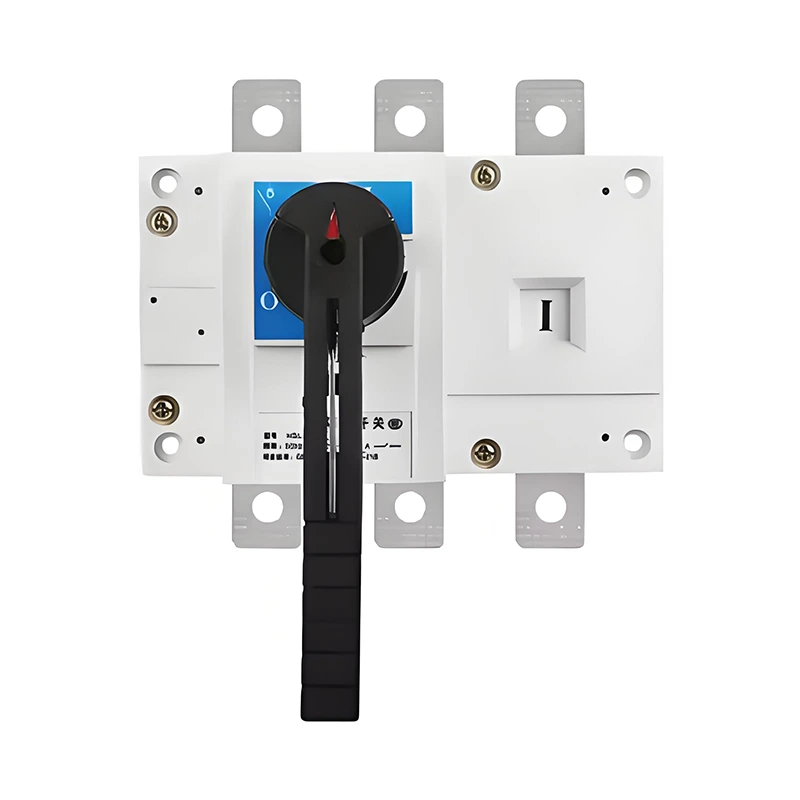

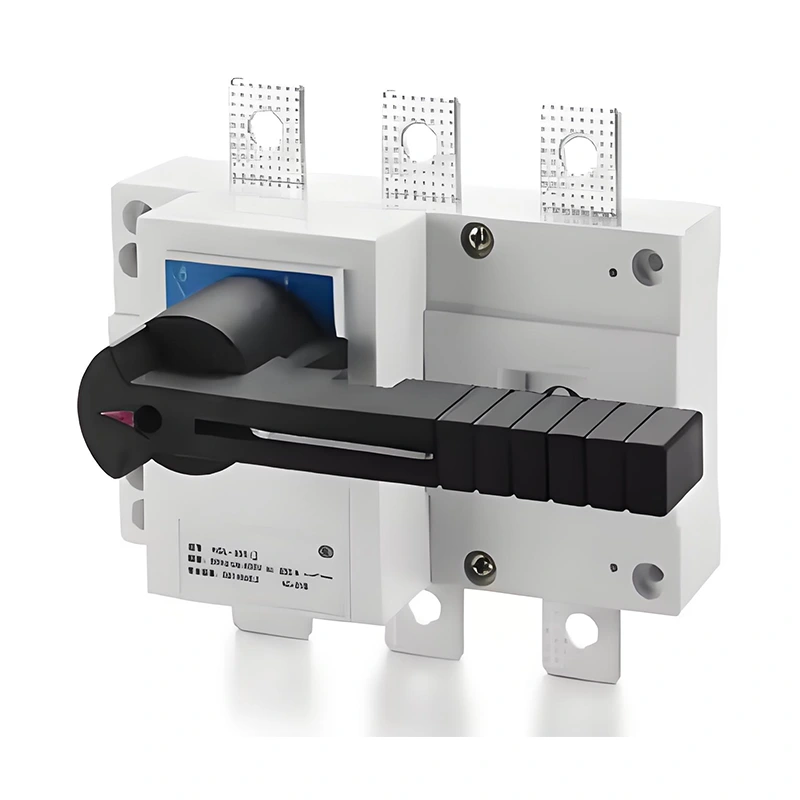

एचजीएल सीरिज लोड आयसोलेशन स्विच एका डिस्कनेक्टर प्रमाणेच संरचनेत समान आहे (दोन्ही डिस्कनेक्शन स्थितीत दृश्यमान डिस्कनेक्शन पॉईंट्स आहेत), परंतु त्याचा वापर सर्किट उघडण्यासाठी आणि बंद करण्यासाठी केला जाऊ शकतो, ज्यामुळे सर्किट ब्रेकर सारखा दिसतो.
तथापि, सर्किट ब्रेकर कोणत्याही सर्किटवर नियंत्रण ठेवू शकतो, तर अ‍ॅलोएड ब्रेक स्विच केवळ लोड चालू किंवा बंद चालू करू शकतो किंवा लोड करंटवर स्विच करू शकतो, म्हणून शॉर्ट सर्किट फॉल्ट करंट नव्हे तर सामान्य परिस्थितीत सर्किट्सवर आणि सर्किटवर वापरला जातो. तथापि, याची आवश्यकता आहे की त्याची रचना शॉर्ट सर्किट वेळेची फॉल्ट करंट नुकसान न करता पास करू शकते.
कंस विझविणारे डिव्हाइस आणि लोड ब्रेक स्विचचा संपर्क लोड चालू करण्यासाठी आणि कनेक्ट करण्यासाठी डिझाइन केलेले असल्याने, लोड ब्रेक स्विच बहुतेक प्रकरणांमध्ये फ्यूजसह वापरला पाहिजे आणि शॉर्ट-सर्किट फॉल्ट करंट कमी करण्यासाठी नंतरचे जबाबदार आहे.
ओपनिंग आणि क्लोजिंग वारंवारता आणि लोड डिस्कनेक्टिंग स्विचचे ऑपरेटिंग लाइफ सामान्यत: सर्किट ब्रेकरपेक्षा जास्त असते.
एचजीएल लोड ब्रेक डिस्कनेक्ट स्विच उच्च पातळीवरील विद्युत प्रवाह हाताळण्यासाठी डिझाइन केलेले आहेत, अगदी जड लोड परिस्थितीतही सुरक्षित डिस्कनेक्शन सुनिश्चित करतात.
टिकाऊ सामग्रीसह तयार केलेले, हे स्विच दीर्घकाळ टिकून राहतात आणि कठोर पर्यावरणीय परिस्थितीचा सामना करू शकतात.
एचजीएल लोड ब्रेक डिस्कनेक्ट स्विचची कॉम्पॅक्ट आणि एर्गोनोमिक डिझाइन त्यांना अंतराळ-मर्यादित वातावरणातही स्थापित करणे आणि देखरेख करणे सुलभ करते.
कमानी विझवणे आणि दृश्यमान ब्रेक इंडिकेटरसह प्रगत सुरक्षा वैशिष्ट्यांसह सुसज्ज, हे स्विच ऑपरेशनल सुरक्षा वाढवते.
इलेक्ट्रिकल सर्किट्स डिस्कनेक्ट करण्याचे विश्वसनीय साधन प्रदान करून, एचजीएल लोड ब्रेक डिस्कनेक्ट स्विच विद्युत अपघात आणि उपकरणांचे नुकसान टाळण्यास मदत करतात.
हे स्विच इलेक्ट्रिकल उपकरणांचे द्रुत आणि सुरक्षित अलगाव, देखभाल सुलभ करण्यासाठी आणि डाउनटाइम कमी करण्यास अनुमती देतात.
वीज वितरण, औद्योगिक यंत्रणा आणि व्यावसायिक विद्युत प्रतिष्ठानांसह विस्तृत अनुप्रयोगांसाठी योग्य.
एचजीएल लोड ब्रेक डिस्कनेक्ट स्विच आंतरराष्ट्रीय सुरक्षा आणि कामगिरीच्या मानकांची पूर्तता करतात, नियामक आवश्यकतांचे पालन करतात.
7. 63 ~ 3150A चे इलेक्ट्रिकल आणि यांत्रिक गुणधर्म
| पारंपारिक हीटिंग चालू lth | 63 ए | 100 ए | 160 ए | 250 ए | 400 ए | 630 ए | 1000 ए | 1250 ए | 1600 ए | 2000 ए | 2500 ए | 3150 ए | ||
| रेट केलेले इन्सुलेशन व्होल्टेज यूआय (व्ही) | 750 | 800 | 1000 | |||||||||||
| डायलेक्ट्रिक सामर्थ्य (v) | 3000 | 3500 | ||||||||||||
| रेट केलेले आवेग व्होटेज यूआयएमपी (केव्ही) सहन करा | 6 | 8 | 12 | |||||||||||
| रेटिंग वर्किंग व्होल्टेज यू (व्ही) | AC400、600 | |||||||||||||
| रेटेड वारंवारता | 50 हर्ट्ज | |||||||||||||
| Utlization श्रेणी | एसी -21、22、23 | |||||||||||||
| रेट केलेले कार्यरत चालू (अ) |
एसी 440 व्ही | एसी -21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| एसी -22 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| एसी -23 | 50 | 80 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1250 | 2000 | 2500 | ||
| एसी 660 व्ही | एसी -21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| एसी -22 | 63 | 80 | 100 | 200 | 315 | 400 | 630 | 630 | 800 | 1000 | 1000 | 1250 | ||
| एसी -23 | 40 | 63 | 63 | 125 | 200 | 250 | 250 | 400 | 500 | / | / | / | ||
| रेटिंग मेकिंग क्षमता (अ) | 10 एल | |||||||||||||
| रेटेड ब्रेकिन क्षमता (अ) | 8 एल | |||||||||||||
| रेट केलेले शॉर्ट-सरकट मेकिंग कॅपॅक्टि केसीएम (केए) | 1.7 | 1.7 | 12 | 17 | 30 | 40 | 70 | 70 | ||||||
| 1 एस कमी वेळ वर्तमान एलसीडब्ल्यू (केए) सहन करा | 3 | 3 | 10 | 12 | 20 | 25 | 50 | 50 | ||||||
| यांत्रिक जीवन (वेळा) | 5000 | 5000 | 5000 | 3000 | 2000 | 1000 | ||||||||
| विद्युत जीवन (वेळा) | 1000 | 1000 | 1000 | 600 | 300 | / | ||||||||
| ऑपरेटिंग टॉर्क (एन. एम) | 3.5 | 3.5 | 6.5 | 10 | 15 | 27 | 60 | |||||||
| वजन (किलो) (हँडलशिवाय) |
3 पी | 0.32 | 0.39 | 0.88 | 1.6 | 3.8 | 4.2 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | |
| 4 पी | 0.34 | 0.41 | 1.1 | 2 | 4.6 | 5 | 13 | 13 | 20 | 40 | 40 | 49 | ||

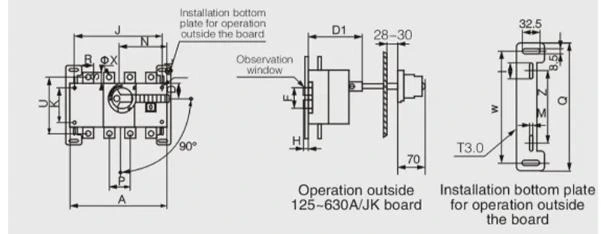

| चष्मा. | तळाशी बोर्डाचे परिमाण | ||||
| 125 ~ 630a | 1 | M | Z | W | Q |
| 125 ए | 55 | 5.5 | 85 | 190 | 218 |
| 160 ए | 55 | 5.5 | 85 | 190 | 218 |
| 200 अ | 55 | 5.5 | 85 | 190 | 218 |
| 250 ए | 55 | 5.5 | 85 | 190 | 218 |
| 315 ए | 60 | 6.5 | 130 | 240 | 270 |
| 400 ए | 60 | 6.5 | 130 | 240 | 270 |
| 500 ए | 60 | 6.5 | 130 | 240 | 270 |
| 630 ए | 60 | 6.5 | 130 | 240 | 270 |

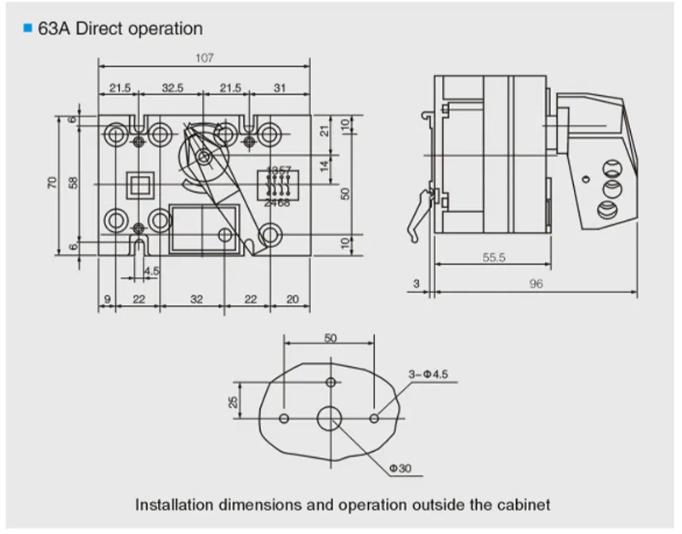

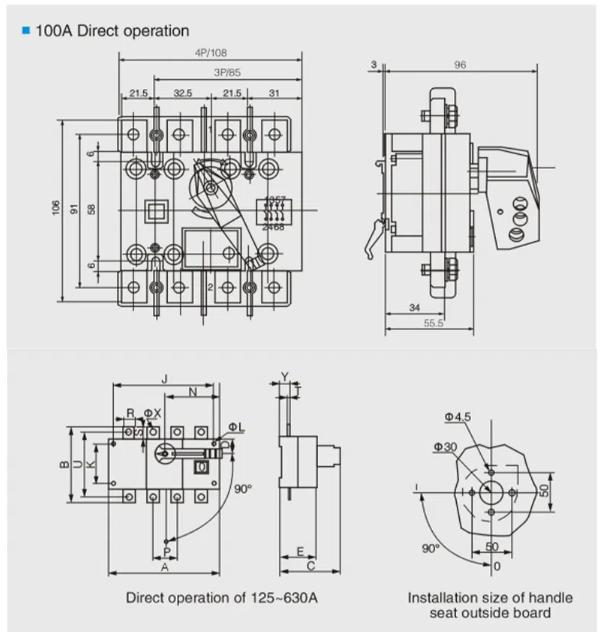

| चष्मा. | एकूणच आणि स्थापना परिमाण | |||||||||||||||||||||
| मध्ये | A | ए 1 | B | C | D | डी 1 | E | Φl | J | जे 1 | K | N | P | R | S | T | U | Φx | Y | F | H | |
| 125 ए/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 125 ए/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160 ए/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160 ए/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 200 ए/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 200 ए/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250 ए/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250 ए/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 315 ए/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 315 ए/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400 ए/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400 ए/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 500 ए/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 500 ए/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630 ए/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630 ए/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
