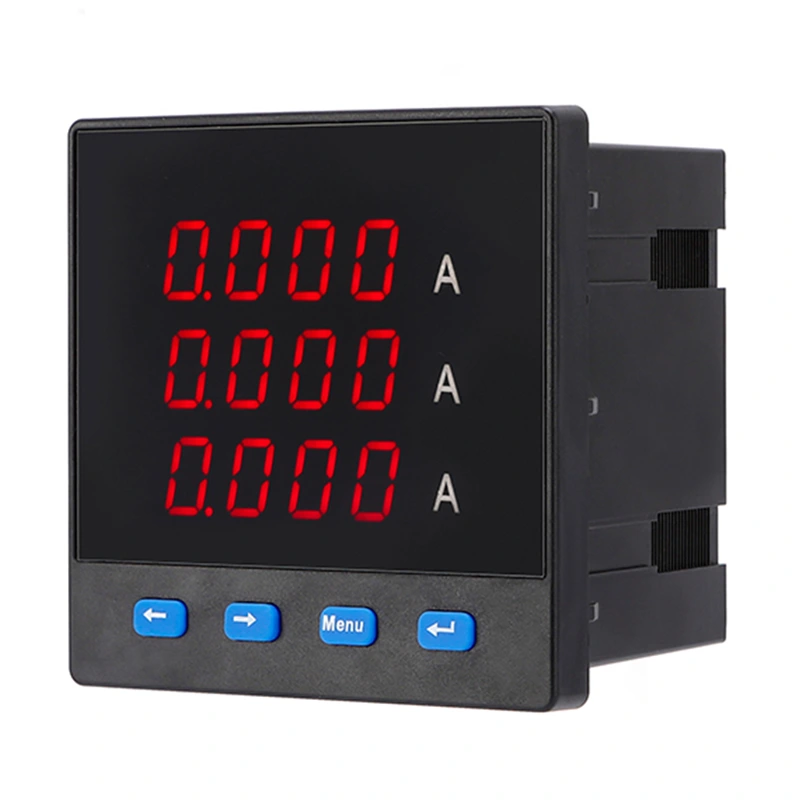

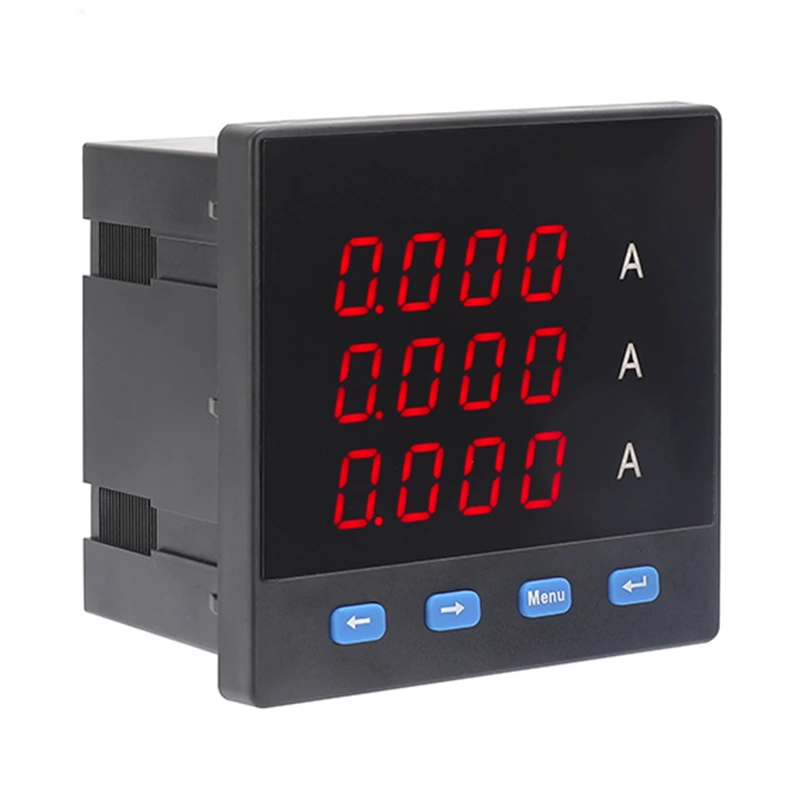

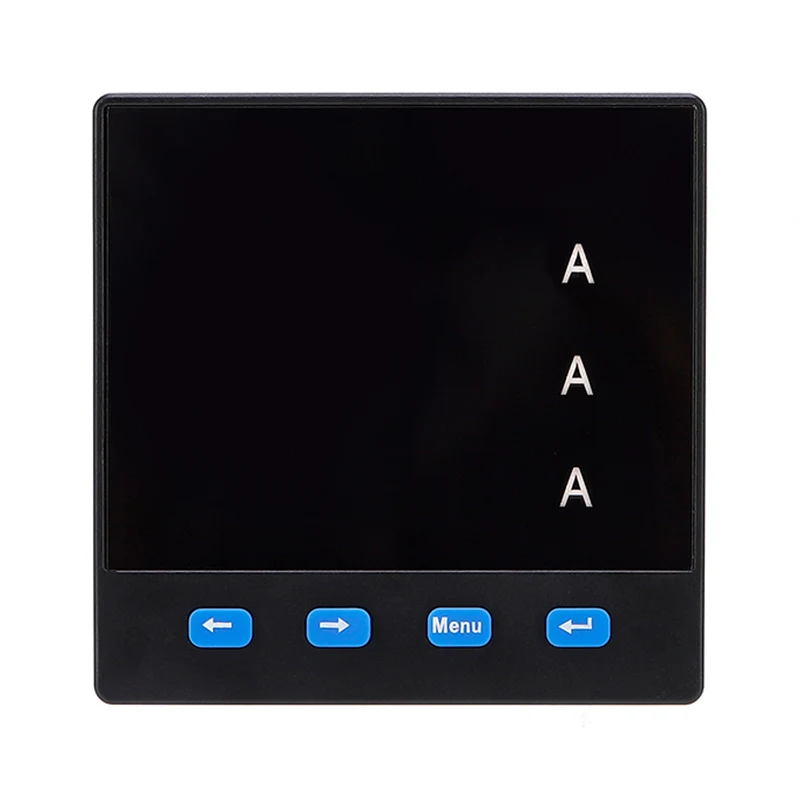

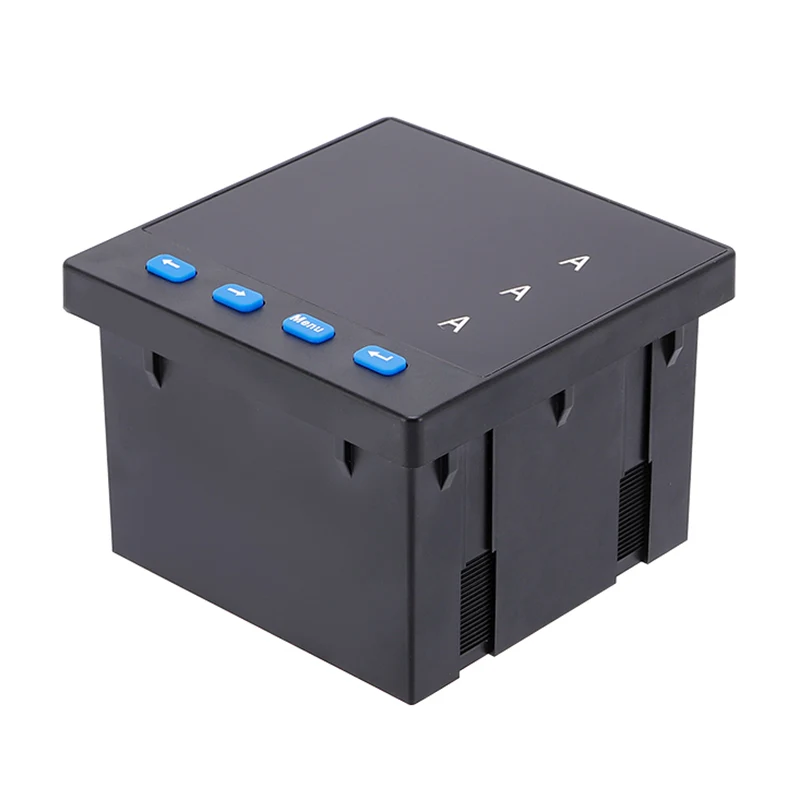

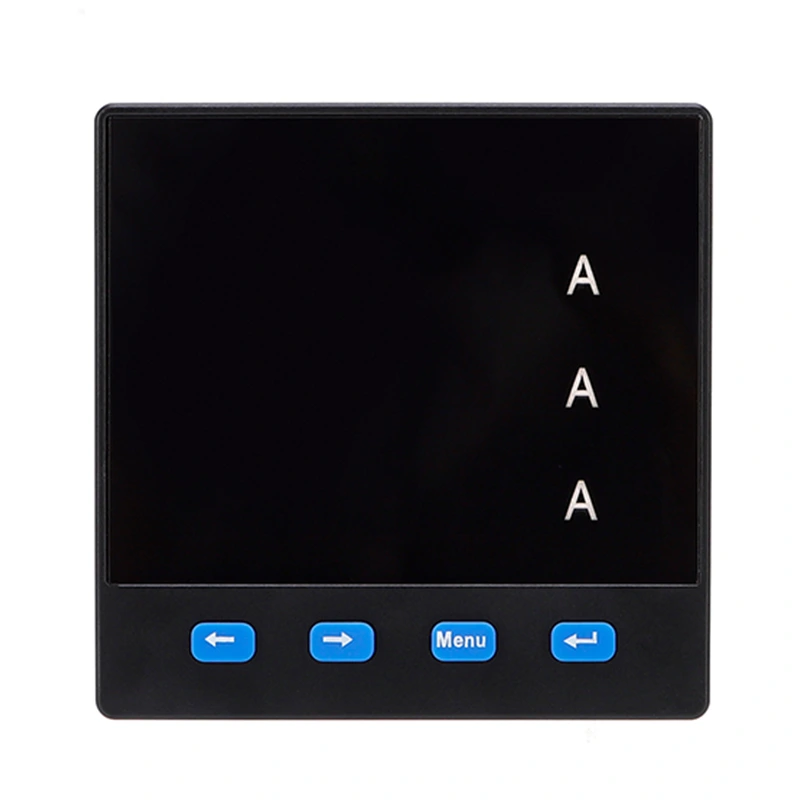

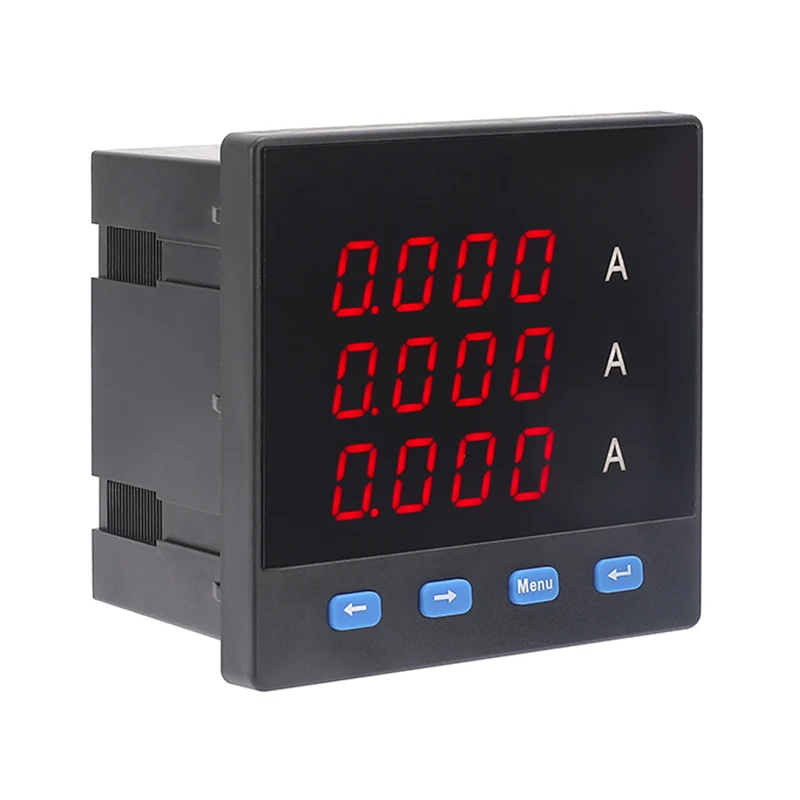

थ्री-फेज अ‍ॅमेटर

थ्री-फेज अ‍ॅममीटर ही तीन-चरण उर्जा प्रणालींमध्ये विद्युत प्रवाह अचूकपणे मोजण्यासाठी आणि देखरेखीसाठी आवश्यक साधने आहेत. प्रत्येक टप्प्यात सध्याच्या प्रवाहाचे अचूक वाचन प्रदान करण्यासाठी डिझाइन केलेले, हे मीटर औद्योगिक आणि व्यावसायिक विद्युत प्रणालींचे कार्यक्षम आणि सुरक्षित ऑपरेशन सुनिश्चित करण्यासाठी महत्त्वपूर्ण भूमिका बजावतात.

बाह्यरेखा आणि माउंटिंग परिमाण

सारणी स्थापना आकार (मिमी)

सामान्य तांत्रिक डेटा

1. कार्यरत वीजपुरवठा: एसी 220 व्ही ± 10% 50/60 हर्ट्ज

2. उर्जा वापर: <1.5W

3. अचूकता: आरएमएस मापन 0.5% ग्रेड

4. कार्यरत वातावरण: -10 डिग्री सेल्सियस ~ 50 डिग्री सेल्सियस

5. स्टोरेज वातावरण: -20 ° से ~ 75 डिग्री सेल्सियस

6. इन्सुलेशन:> 5 एमए

प्रदर्शन मदत

अ‍ॅमेटर डिस्प्ले मोडचे वर्णन

That जेव्हा प्रदर्शन मूल्य <10 ए, 3 दशांश प्रदर्शित केले जातात, म्हणजे.: एक्स.एक्सएक्सएक्स ए

• जेव्हा 10a≤display मूल्य <100 ए, 2 दशांश प्रदर्शित केले जातात, म्हणजे: xx.xx a

• जेव्हा 100a -≤display मूल्य <1000 ए, 1 दशांश दर्शविला जातो, म्हणजे: xxx.x ए

1 1000 ए -डिस्प्लेड मूल्य <10000 ए, कोणतेही दशांश प्रदर्शित होत नाही, म्हणजे: एक्सएक्सएक्सएक्सएक्स ए

Valuals मूल्य 10000 ए प्रदर्शित केल्यावर, केए निर्देशक दिवे लावतात आणि प्रदर्शन वाचतो: एक्सएक्सएक्स.एक्सएक्स के.ए.

व्होल्टमीटर प्रदर्शन मोडचे वर्णन

The जेव्हा प्रदर्शन मूल्य <1 केव्ही, 1 दशांश दर्शविला जातो, म्हणजे: xxx.x v

K जेव्हा 1 केव्हीडिस्प्ले मूल्य <10 केव्ही, कोणतेही दशांश प्रदर्शित होत नाही, म्हणजे: एक्सएक्सएक्सएक्सएक्स व्ही.

• जेव्हा 10 केव्हीडिस्प्ले व्हॅल्यू <100 केव्ही, केए निर्देशक दिवे लावतात आणि प्रदर्शन वाचतो: एक्सएक्सएक्स.एक्सएक्स केव्ही

• जेव्हा 100 केव्हीडिस्प्लेड व्हॅल्यू <1000 केव्ही, केए निर्देशक दिवे लावतात आणि प्रदर्शन वाचतो: एक्सएक्सएक्सएक्स.एक्स केव्ही

Value मूल्य 1000 केव्ही प्रदर्शित केल्यावर, केए निर्देशक दिवे लावतात आणि प्रदर्शन वाचतो: एक्सएक्सएक्सएक्सएक्स केव्ही

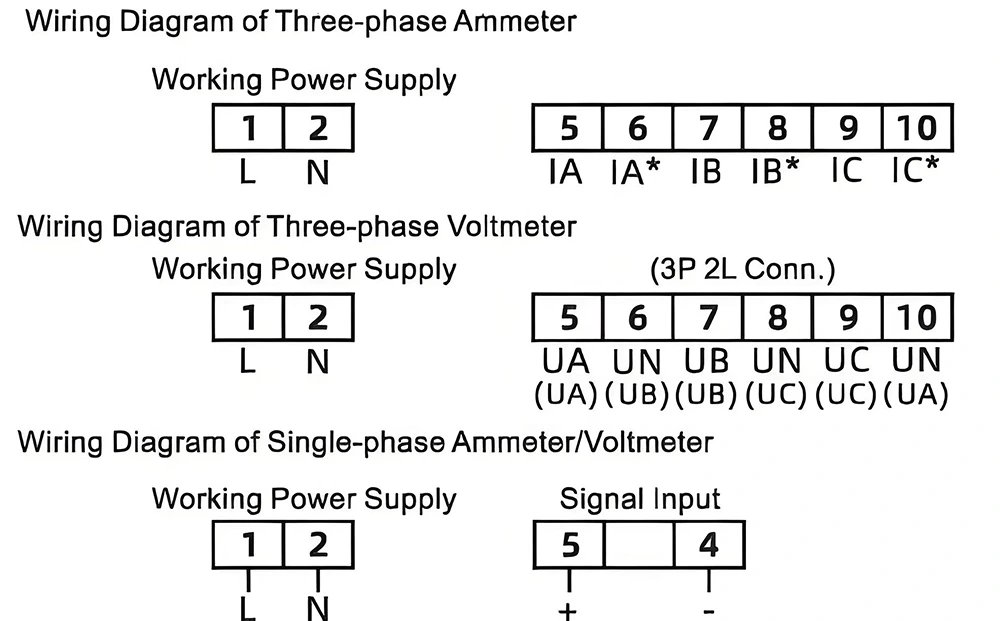

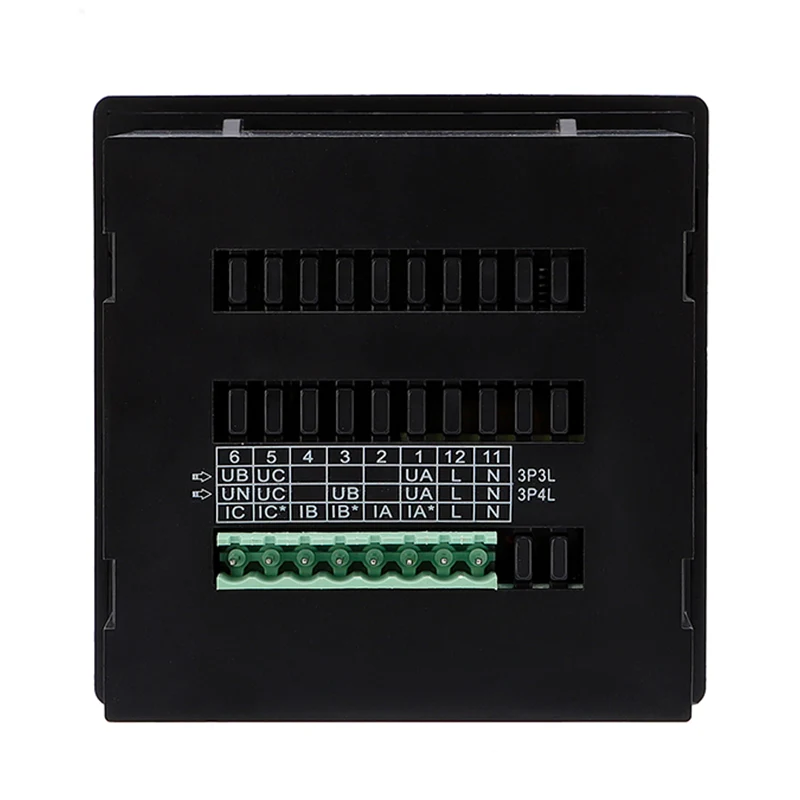

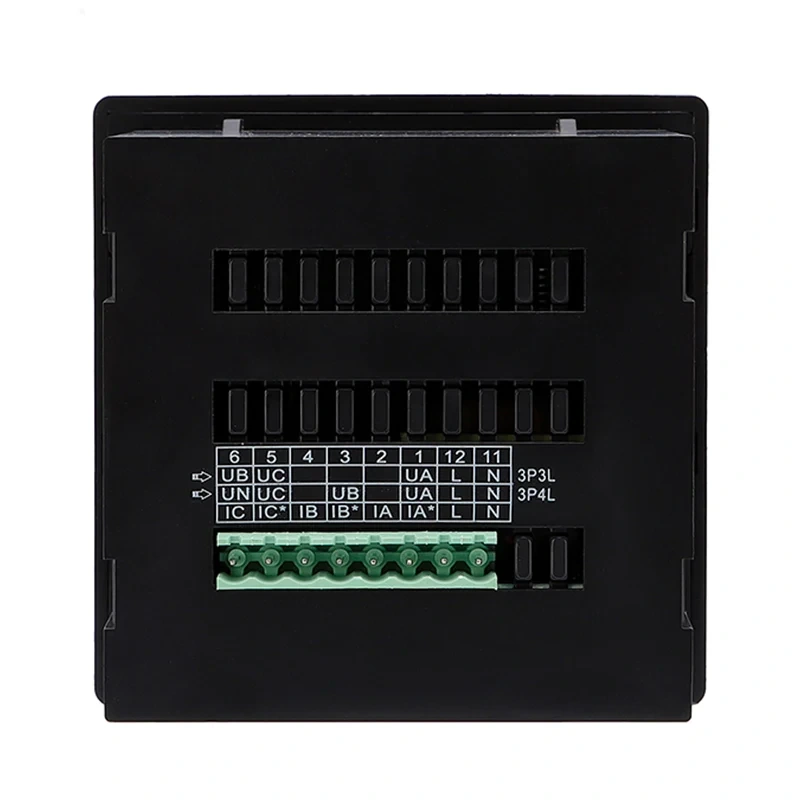

वायरिंग आकृत्या

उत्पादन तपशील
