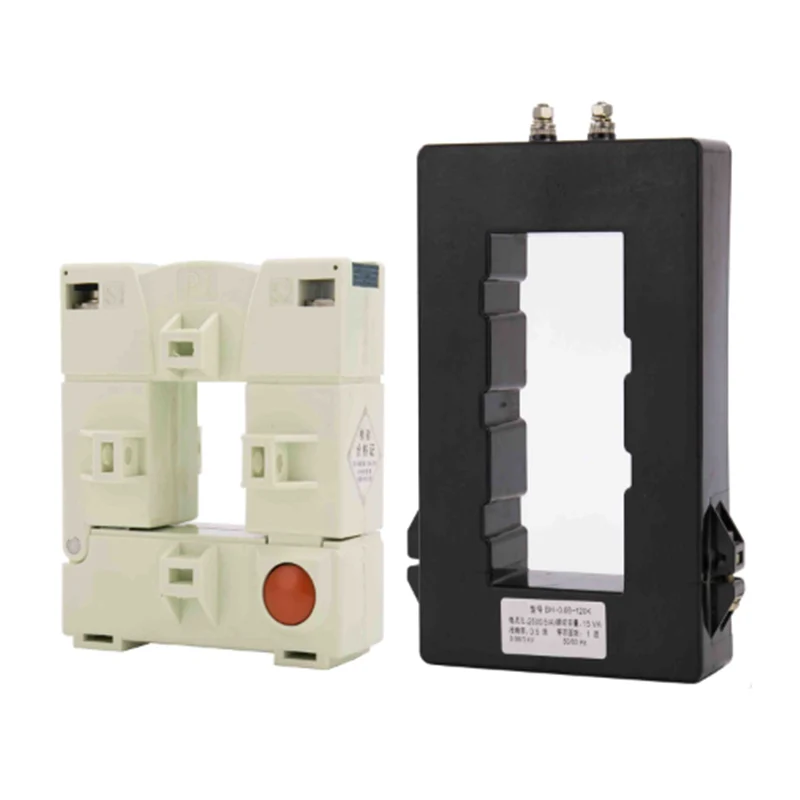

बीएच- ०.66 मालिका के चालू ट्रान्सफॉर्मर्स ओपन प्रकार चालू ट्रान्सफॉर्मर, आणि मुख्यतः केबल किंवा बस बारमध्ये वापरला जातो, जो वर्तमान मोजमाप आणि देखरेख म्हणून वापरला जातो आणि वीजपुरवठ्याच्या परिस्थितीत एकत्र केला जातो.
टीपः सध्याच्या ट्रान्सफॉर्मरची असेंब्ली, सध्याच्या ट्रान्सफॉर्मरचे नुकसान टाळण्यासाठी आणि उपकरणे किंवा वैयक्तिक इजा अपघात टाळण्यासाठी या दोन खुल्या डीला प्रतिबंधित करते.

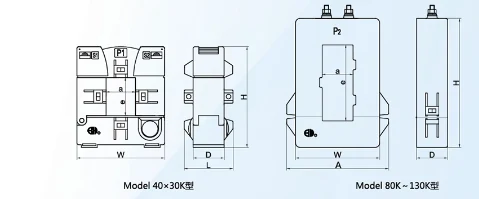

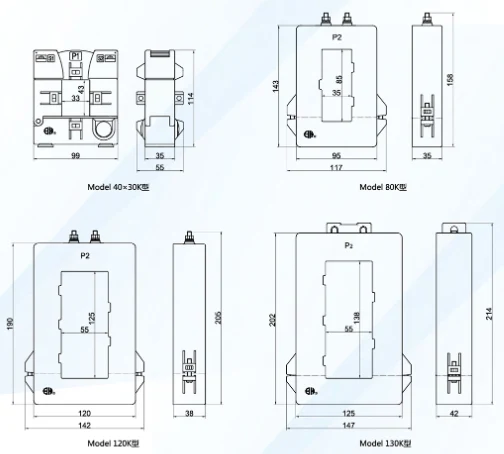

| मॉडेल | बाह्यरेखा परिमाण (मिमी) | विंडो आयाम (मिमी) | ||||||
| A | W | B | H | D | L | a | e | |
| 40x30 के | 99 | 114 | 35 | 55 | 33 | 43 | ||
| 80 के | 117 | 95 | 143 | 158 | 35 | 35 | 35 | 85 |
| 120 के | 142 | 120 | 190 | 205 | 38 | 55 | 125 | |
| 130 के | 147 | 125 | 202 | 214 | 42 | 55 | 138 | |
| मॉडेल | 40x30 के | 80 के | 120 के | 130 के | |
| अचूकता वर्ग | 0.5 1 | 0.5 1 2 | 0.5 1 | 0.5 1 | |
| प्राथमिक चालू/दुय्यम चालू (अ) |
(व्हीए) रेट केलेले ओझे (व्हीए) | ||||
| 200 | 5 (1) | 25 | 25 | ||
| 250 | 25 | 25 | |||
| 300 | 25 | 25 | |||
| 400 | 2.5 5 | 25 | |||
| 500 | 2.5 5 | 2.5 5 | |||
| 600 | 2.5 5 | 2.5 5 | |||
| 750 | 5 10 | 2.5 5 | 5 10 | 5 10 | |
| 800 | 5 10 | 5 5 | 5 10 | 5 10 | |
| 1000 | 5 10 | 5 10 | 10 15 | 10 15 | |
| 1200 | 5 10 | 10 15 | 10 15 | ||
| 1500 | 10 15 | 10 15 | 10 15 | ||
| 2000 | 15 | 15 20 | 15 20 | ||
| 2500 | 15 20 | 15 20 | |||
| 3000 | 15 20 | 15 20 | |||
| 4000 | 20 30 | 20 30 | |||
| 5000 | 20 30 | 20 30 | |||
| विभाग (एम㎡) संख्या कोर तारा |
16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | |
| 1 कोअर | व्हीव्ही | 10.7 | 125 | 14.0 | 153 | 17.1 | 19.4 | 21.1 | 25.0 | 25.4 | 28.3 |
| Yjv | 97 | 11.4 | 125 | 141 | 16.2 | 18.3 | 20.2 | 223 | 24.8 | 27.9 | |
| 2 कोरेस | व्हीव्ही | 18.5 | 220 | 191 | 219 | 24.5 | 28.1 | 30.5 | 33.9 | 37.3 | |
| Yjv | 17.9 | 21.3 | 23.6 | 26.7 | 310 | 35.1 | 39.0 | 433 | 48.2 | 54.3 | |
| 3 कोरेस | व्हीव्ही | 19.6 | 233 | 222 | 25.6 | 28.9 | 33.9 | 36.1 | 41.6 | 50.7 | |
| Yjv | 18.9 | 226 | 25.1 | 28.5 | 33.2 | 37.6 | 41.8 | 46.4 | 517 | 58.3 | |
| 4 कोरेस (3+1) |
व्हीव्ही | 21.5 | 25.6 | 25.6 | 30.0 | 33.6 | 38.6 | 42.4 | 48.5 | 428 | 55.4 |
| Yjv | 20.6 | 24.8 | 27.6 | 316 | 36.8 | 41.8 | 46.5 | 516 | 57.6 | 64.8 | |
| 4 कोरेस | व्हीव्ही | 21.0 | 24.6 | 24.9 | 281 | 32.6 | 37.9 | 40.4 | 44.6 | 49.3 | 55.6 |
| Yjv | 22.4 | 272 | 30.5 | 35.0 | 40.8 | 46.4 | 51.7 | 57.4 | 64.1 | 723 | |
